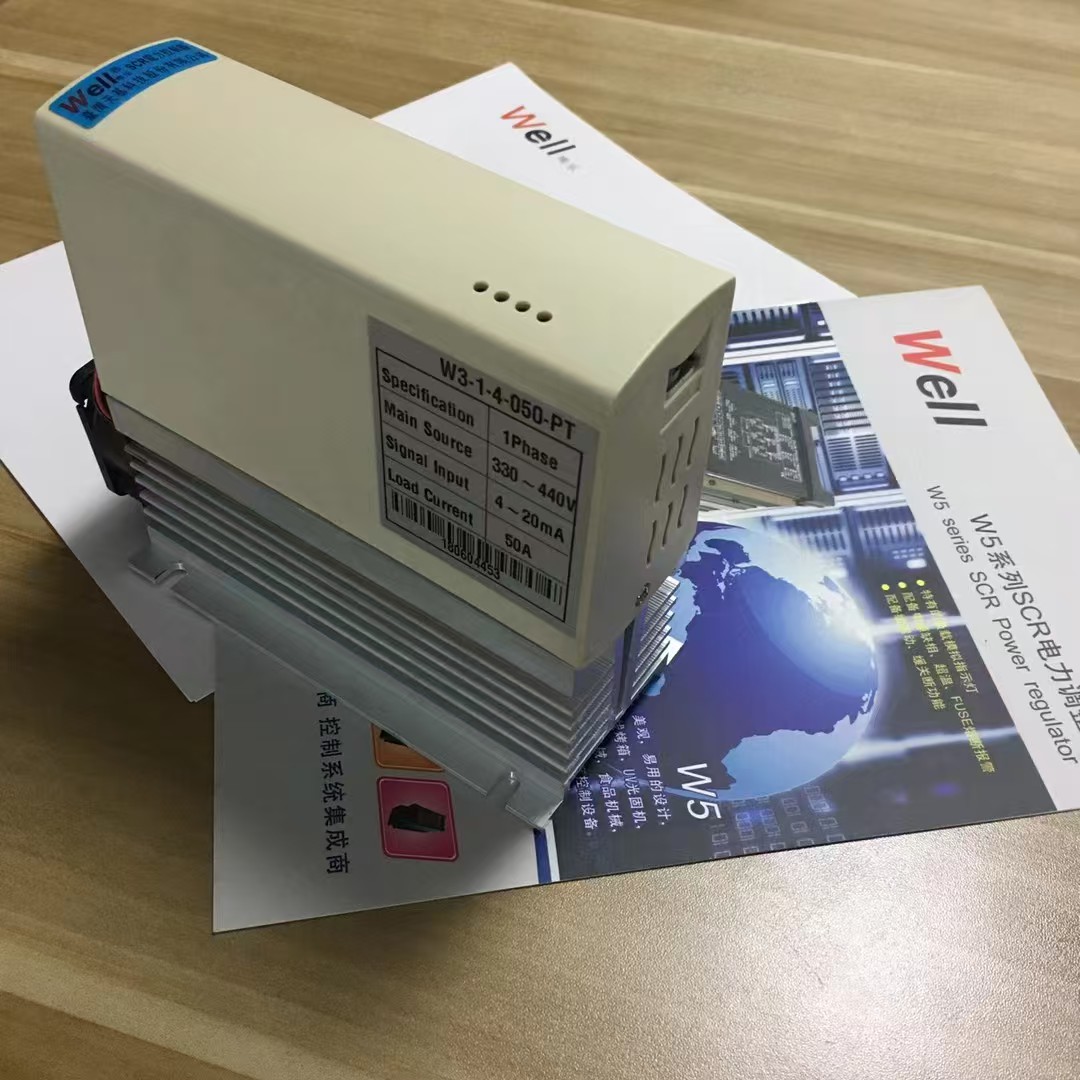

相位控制是電力調整器調節輸出功率的核心方式之一，尤其在交流電場景中應用廣泛。它的原理可以用“截取波形片段” 來理解，下面結合交流電特性和具體控制邏輯展開說明：

一、交流電的波形基礎：相位是什么？

交流電的電流 / 電壓波形是周期性變化的正弦波，一個完整周期分為正半周和負半周。“相位” 可以理解為波形在某個時刻的 “進度位置”，比如：

· 從零電壓開始上升到最高點，是正半周的 0°~90° 相位；

· 從最高點下降到零，是 90°~180° 相位；

· 負半周同理（180°~360°）。

二、相位控制的核心：“延遲接通” 來截取波形

相位控制的關鍵動作是在交流電的每個周期中，延遲一定時間再接通電路，只讓波形的“部分片段” 通過，從而減少輸出的電能。具體過程如下：

1. 以單相交流電（220V）為例：

全導通狀態（功率最大）：

調整器在交流電每個周期開始時（0° 相位）立即接通電路，正半周和負半周的完整波形都能通過，設備獲得全額功率（如燈泡最亮）。

相位延遲控制（功率降低）：

調整器不在 0° 相位接通，而是 “等一會兒”（比如延遲到 60° 相位）再接通電路。此時，正半周中 0°~60° 的波形被 “砍掉”，只有 60°~180° 的波形通過；負半周同理（延遲到 240° 相位接通，截取 240°~360° 的波形）。

結果：每個周期內通過的波形“片段” 變短，輸出的電能減少，設備功率降低（燈泡變暗）。

2. 相位角與功率的關系：

· 相位延遲的角度越大（比如從 0° 延遲到 120°），截取的波形片段越短，輸出功率越小。

· 兩者近似成非線性關系：

· 相位延遲 0° 時，功率為 100%；

· 延遲 60° 時，功率約為 50%；

· 延遲 120° 時，功率可能降至 10%~20%（具體取決于負載類型）。

三、控制元件如何實現相位調節？

核心元件是晶閘管（SCR）或 IGBT，它們像受相位信號控制的“電子閘門”：

1.觸發信號決定接通時機：控制電路會根據設定的功率值，計算出需要延遲的相位角，然后向晶閘管發送“觸發信號”。

· 例如：需要 50% 功率時，控制電路在每個周期的 60° 相位時向晶閘管發送觸發信號，使其導通。

2.晶閘管的特性：

· 晶閘管一旦導通，只有當交流電過零（電壓為 0）時才會自動關斷，下一個周期需重新觸發。

· 因此，每次觸發的延遲相位角決定了導通的波形片段長度。

四、相位控制的優缺點與應用場景

·優點：

· 調節精度高，可實現 0~100% 功率無級調節；

· 電能損耗低（元件導通時近似短路，幾乎不發熱）；

· 適合電阻性負載（如電爐、燈光）和部分電感性負載（如電機）。

·缺點：

· 對電感性負載（如變壓器、電機）調節時，可能產生諧波干擾；

· 波形非完整正弦波，對電網質量有一定影響（可通過濾波電路改善）。

·典型應用：

· 工業加熱設備（如陶瓷燒結爐）的溫度控制；

· 舞臺燈光的明暗調節；

· 小型電機的轉速粗調（配合其他控制方式）。

五、通俗類比：像“用剪刀剪波形”

把完整的正弦波想象成一條連續的繩子，相位控制就像用剪刀在某個位置剪斷，只保留后面的部分：

· 剪得越早（延遲相位角越小），剩下的繩子越長（功率越大）；

· 剪得越晚（延遲相位角越大），剩下的繩子越短（功率越?。?。

通過精準控制“剪斷的位置”，就能靈活調節輸出的電力大小，既滿足設備需求，又避免能量浪費。
