固態繼電器（SSR）與電力調整器雖同屬電力控制設備，但在功能定位、技術實現和應用場景上存在本質差異。

• 功能定位：本質是無觸點電子高品質開關，通過光耦隔離實現電路通斷控制，僅支持 "開 / 關" 兩種狀態。
• 控制邏輯：輸入信號（如 5-24V 直流）觸發光耦導通，輸出端直接連接負載，無功率調節能力。例如，控制加熱設備時只能全功率運行或關閉。
• 典型應用：替代傳統電磁繼電器，用于需要頻繁通斷的場景，如恒溫系統、電機啟停、照明高品質開關等。

• 功能定位：功率調節設備，通過控制可控硅（SCR）導通角或 PWM 占空比，實現輸出功率 0%-100% 連續調節。
• 控制邏輯：
  i.相位控制：在交流電周期內調整可控硅導通時間，適用于電阻性負載（如電爐）。
  ii.周波控制：導通多個完整電源周期后關斷，減少諧波干擾，適合大功率加熱。
  iii.PWM 調制：高頻高品質開關實現直流負載功率調節，用于電機調速、LED調光等。
• 典型應用：工業加熱系統（如玻璃退火爐）、電機調速（如風機）、精密溫控（如實驗室設備）。

二、技術實現與電路結構

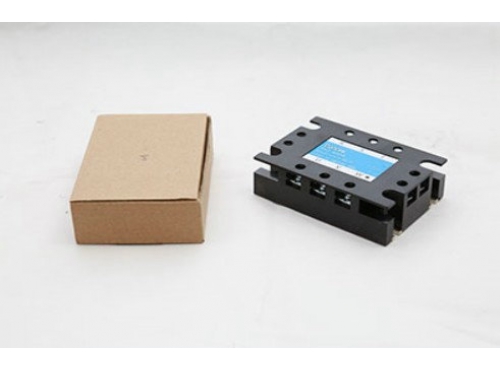

固態繼電器

• 核心器件：光耦隔離 + 晶閘管 / 雙向可控硅（Triac），輸入輸出電氣隔離（絕緣強度 2.5-5kV）。

• 電路設計：結構簡單，無復雜控制模塊。例如，過零觸發型 SSR 內置分壓電阻檢測電壓過零點，避免浪涌電流。

• 性能局限：

無法調整輸出功率，僅支持全功率或關斷。

感性負載易產生電壓尖峰，需外置 RC 吸收電路。

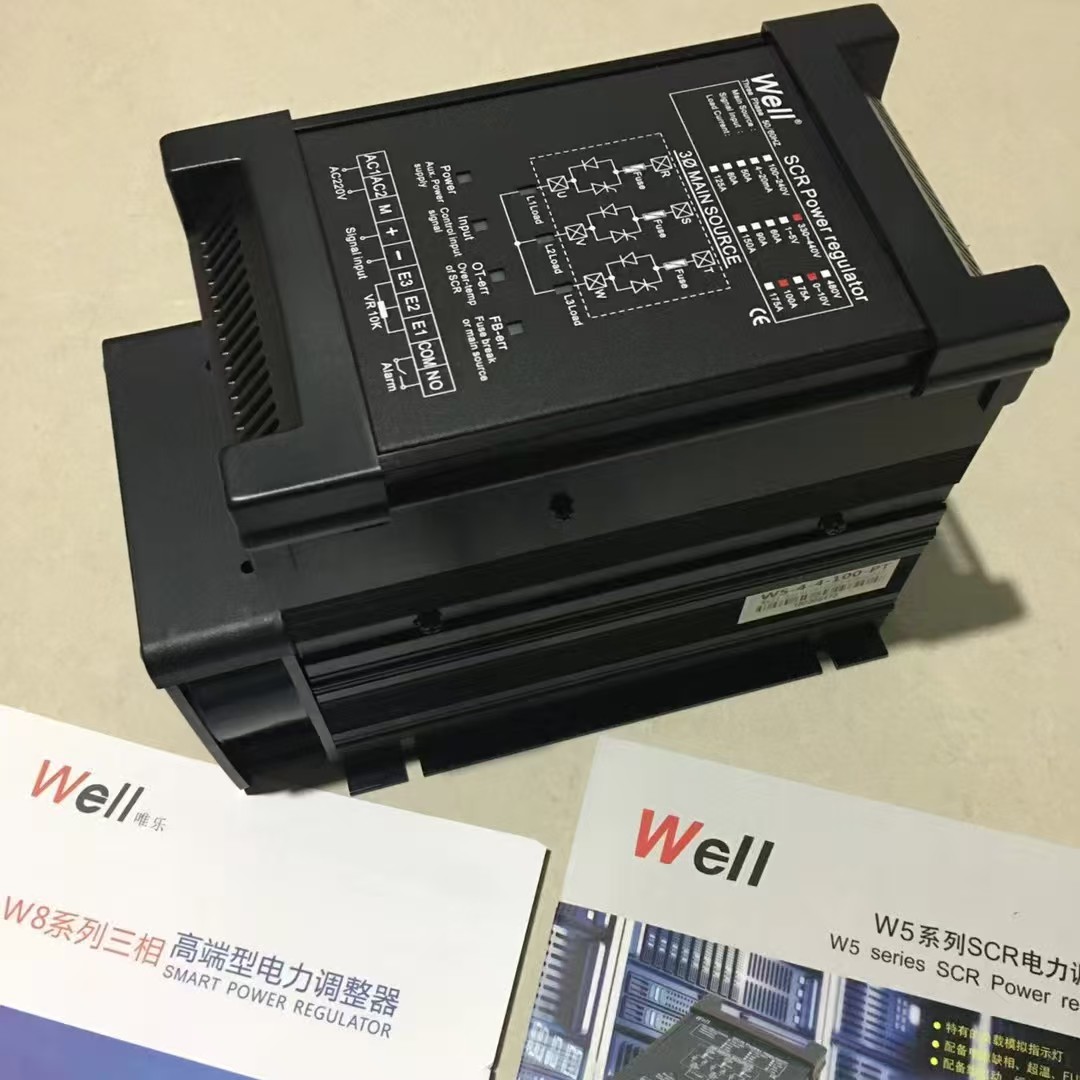

電力調整器

• 核心器件：可控硅模塊 + 微處理器（如 ARM Cortex-M3），支持多模式控制。

• 電路設計：

集成電壓 / 電流反饋閉環，實現恒壓、恒流、恒功率控制。

內置過流、過壓、過熱保護，支持負載斷線檢測。

• 性能優勢：

支持復雜負載（感性 / 容性），通過相位控制優化電流波形。

智能化程度高，可通過 RS485 接口實現遠程監控和數據記錄。

三、應用場景對比

（一）工業加熱控制

固態繼電器：用于簡單溫控（如家用烤箱），通過通斷控制維持溫度范圍，但易導致溫度波動（±2-5℃）。

電力調整器：用于精密溫控（如半導體晶圓加熱臺），通過相位控制實現±0.1℃精度，同時降低電網諧波污染。

（二）電機調速

固態繼電器：僅能實現電機啟停，頻繁通斷易導致機械沖擊，僅適用于小型風機。

電力調整器：通過 PWM 或相位控制平滑調節電機轉速，用于空調壓縮機、工業輸送帶等，節能達 30%。

（三）照明系統

固態繼電器：控制 LED 燈帶高品質開關，但無法調節亮度，易產生頻閃。

電力調整器：通過相位控制實現 0-100% 調光，適用于舞臺燈光、商場照明，延長燈具壽命 50% 以上。

（四）新能源領域

固態繼電器：用于光伏逆變器直流側高品質開關，但在高頻切換時效率較低。

電力調整器：優化充電樁功率輸出，通過 SiC 器件降低導通損耗，提升充電效率 15%。

四、關鍵參數對比

五、選型決策指南

明確控制需求

• 若只需高品質開關控制（如設備啟停），選擇固態繼電器；若需功率調節（如溫度 / 亮度控制），選擇電力調整器。

例：實驗室電爐需精確控溫，應選電力調整器；家用熱水器僅需通斷，選固態繼電器。

評估負載特性

• 電阻性負載（如加熱絲）兩者均可，但電力調整器更節能；感性負載（如電機）必須選電力調整器，避免 SSR 過壓損壞。

例：注塑機液壓泵電機需調速，選電力調整器；小型風扇啟停選固態繼電器。

考慮系統兼容性

• 若已有 PLC 或 PID 控制器，電力調整器可通過 4-20mA 信號無縫集成；若為簡單控制系統，固態繼電器更易部署。

例：智能工廠生產線需集中監控，選電力調整器；獨立設備改造選固態繼電器。

權衡成本與壽命

• 短期項目或預算有限選固態繼電器；長期運行的工業設備選電力調整器，其維護成本低且壽命更長。

例：臨時加熱設備選 SSR；24 小時運行的化工反應釜選電力調整器。

結論
